Tepelná čerpadla se stávají součástí topného systému a proto souvisí s více technickýckými obory. Nízkoteplotní topné systémy s tepelnými čerpadlami mají však mnoho odlišností oproti klasickým vysokoteplotním topným systémům pracujících při vyšších teplotách (plynové kotle, elektrokotle, radiátory, atd.).

ESTIA přináší široké možnosti instalace a nabízí velmi rozmanité a přitom jednoduchá zapojení, jejichž regulaci je schopna zajistit plně sama, bez nutnosti dalších prvků regulace a měření. Schemata zahrnují principy instalace a obsahují základní řídící prvky, které pokud nepoužíváte danou funkci, není potřeba instalovat (např. pokud není požadován ohřev TUV, není potřeba hlavní 3-cestný přepínací ventil).



Základní prvky systému

  • 3-cestný ventil
    pro přepínání TOPENÍ / OHŘEV TUV
  • Bypass topného systému
    pokud jsou termostatické a regulační prvky uzavřeny (zachování průtoku)
  • Ruční regulační ventil
    prutoku pro ohřev TUV
  • 2-cestný ventil uzavírací při chlazení
    (do radiátoru a podlahy nesmí chlazená voda)
  • 3-cestný regulační ventil pro řízení 2.zony
    pro řízení radiátoru a podlahového topeí
  • zpětné klpaky u hydroboxu
    pro zabránění šíření tepla hlavně v letních měsících

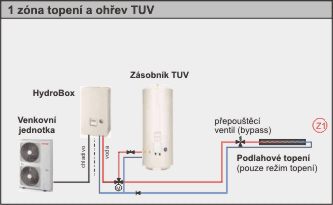

Topení: pouze podlahové vytápění

  • často při instalacích do novostaveb, jedna teplotní úroveň v systému
  • ideální využití vlastnosti TČ

Ohřev TUV: kompletní instalace
(nemusí být použit není-li třeba)

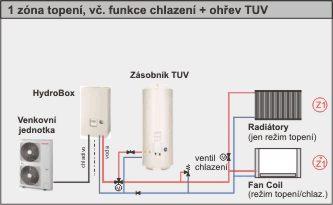

Topení: radiátory, fancoily (pro chlazení)

  • nové instalace nebo výměny stávajících zdrojů tepla za tepelná čerpadla
  • fancoilové jednotky též pro použítí chlazení
    (ventil pro odstavení radiátorů od studené vody)
  • pozor na dimenzování radiátorů - teplota 55°C
  • jedná se o využití jednoho teplotního okruhu

Ohřev TUV: kompletní instalace
(nemusí být použit není-li třeba)

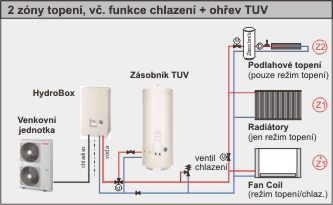

Topení:
1. radiátory, fancoily (pro chlazení)
2. podlahové topení

  • nové instalace nebo výměny stávajících zdrojů tepla za tepelná čerpadla
  • fancoilové jednotky též pro použítí chlazení
    (ventil pro odstavení radiátorů od studené vody)
  • pozor na dimenzování radiátorů - teplota 55°C
  • jedná se o využití dvou teplotních okruhů (zóny)

Ohřev TUV: kompletní instalace
(nemusí být použit není-li třeba)

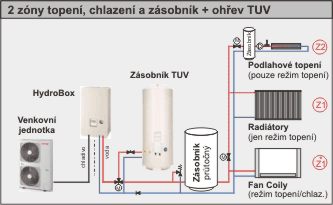

Topení:
1. radiátory, fancoily (pro chlazení)
2. podlahové topení + průtočný zásobník

(není akumulace, jen zvětšující objem systému)

  • fancoilové jednotky též pro použítí chlazení
    (ventil pro odstavení radiátorů od studené vody)
  • pozor na dimenzování radiátorů - teplota 55°C
  • jedná se o využití dvou teplotních okruhů (zóny)

Ohřev TUV: kompletní instalace
(nemusí být použit není-li třeba)

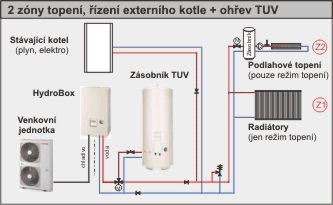

Topení:
1. radiátory
2. podlahové topení
+ stávající kotel
(jiný zdroj tepla)
- při nízkých teplotách se sepne kotel na vyšší topnou teplotu (např. při málo dimenzovaných radiátorech)
- využití dvou teplotních okruhů (zóny)
- řízení plynového nebo elektrokotle

Ohřev TUV: kompletní instalace
(nemusí být použit není-li třeba)

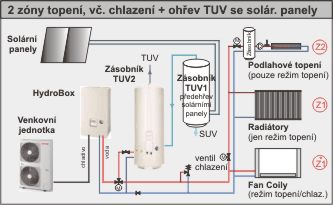

Topení:
1. radiátory, , fancoily (pro chlazení)
2. podlahové topení

- pozor na dimenzování radiátorů teplota 55°C
- využití dvou teplotních okruhů (zóny)
- řízení plynového nebo elektrokotle

Ohřev TUV:
+ solární ohřev TUV (akumulace energie)
- možno použít samostatný solární ohřev a nebo kombinovaný zásobník s oddělenými prostory pro TČ a solární ohřev (ne jeden společný zásobník!)

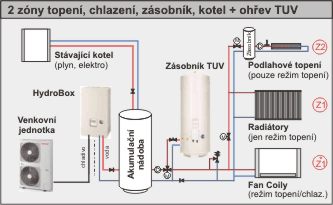

Topení:
1. radiátory,
 fancoily (pro chlazení)
2. podlahové topení
+plynový kotel nebo elektrokotel
+ akumulační nádrž topného systému
(za ohřevem TUV)

- pozor na dimenzování radiátorů - teplota 55°C
- využití dvou teplotních okruhů (zóny)
- řízení plynového nebo elektrokotle

Ohřev TUV: kompletní instalace
(nemusí být použit není-li třeba)

Topení:
1. radiátory,
 fancoily (pro chlazení)
2. podlahové topení
+plynový kotel nebo elektrokotel
+ akumulační nádrž topného systému
(před ohřevem TUV)

- pozor na dimenzování radiátorů - teplota 55°C
- využití dvou teplotních okruhů (zóny)
- řízení plynového nebo elektrokotle

Ohřev TUV: kompletní instalace
(nemusí být použit není-li třeba)



Instalace by měla vycházet z výše uvedených principů. Pokud zamýšlená instalace není uvedena v principiálních schématech nebo se s principy instalace neshoduje, doporučujeme kontaktovat náš servis servis@klima-classic.cz.
